稳压器使用方法怎么接线介绍

● 环境要求

本产品在使用时，其环境要求为：

①    周围无导电或爆炸性粉尘，无腐蚀金属和破坏绝缘的气体、蒸气或油雾。

②    海拔不超过1000M，大于1000M时须降额使用。（注：海拔高度超过1000M时，稳压器的负载能力将随海拔高度的升高而降低）

③    环境空气温度：最低气温-5℃，最高气温+40℃。冷却空气的日平均温度不超过+30℃，年平均气温不超过+25℃，工作环境的温度变化应大于5K/h。（注：运行温度高于常规极限值时，稳压电源的负载能力将降低）

④    相对湿度：≤80%RH（40℃±2℃无凝露）。

⑤    输入电源电压的波形近似正弦波（THD≤4%）。

⑥    电网中瞬态尖峰电压Vp-p≤2000V,无雷击。

⑦    不能暴露在放射性辐射中。

⑧    避免非正常的机械应力，如冲击和振动。

⑨    不得多台稳压电源并联运行。

⑩    稳压电源四周及顶部应留有足够散热空间和维护保养空间。

● 稳压器安装接线

（请在安装接线前阅读以下内容:在实施安装接线之前,务必切断输入电源,以防触电而导致事故发生）

①    接线时请选择适当的线缆及线耳，以保证输入、输出端的可靠连接。同时必须考虑负载率，载流量散热条件、环境状况、铺设方式、传输长度等因素。

②    输入输出线规格应按稳压电源的容量大小由用户酌定，建议使用铜芯线缆，按每平方毫米承载2.5A电流配置将输入电源线接到稳压电源柜内的输入接线端子上，输入输出电源线截面配线应满足其相应容量的电流值大小要求，按拼接母线的标识分别接对应的三相输入电压线或端子上。

③    将负载线接到稳压电源柜内的输出接线端子上，按拼接母线的标识分别接对应的三相输出电压线或端子上。

④    将外接零线接至稳压电源内对应的零线端子上（标有零线标识“N”或对应的标识）。

⑤    机壳保护接地：接地线应接至稳压电源接地线的位置上或对应标识地线接线端子上。

注意！

※接线时务必按照接线端子的标识连接，切勿将输入，输出接反。零线和地线不可混淆，地线不可省略。若接错线将会导致稳压电源，不能正常工作，甚至损坏！

※从电源接至稳压电源，稳压电源接至负载的导线和导线端头应接触良好，牢固可靠，并能通过稳压电源的额定电流。

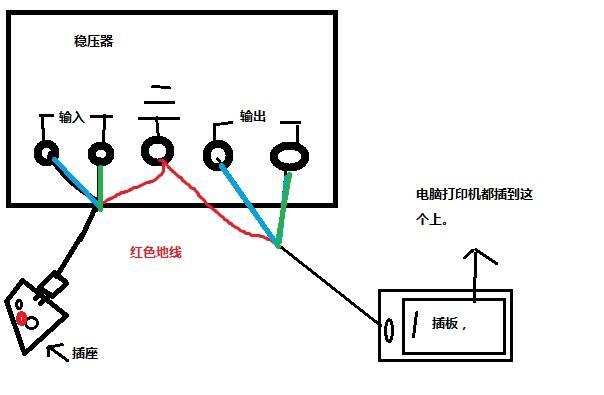

● 以上接线图仅供参考，请以稳压器上的标识为准。

● 接线时务必按照接线端子的标识连接，切勿将输入、输出反接，切勿将相线与零线反接！零线和地线不可混淆，地线不可省略。若接错线将会导致稳压器不能正常工作，甚至损坏！

● 从电源接至稳压器，稳压器接至负载的导线和导线端接头应接触良好，牢固可靠，并能通过稳压器的额定电流。

根据所购稳压器功率， 可以按照每千瓦0.75平方毫米计算，选用合适的导线连接稳压器的输入和输出(注意：安装时要严格按稳压器的接线标记接线，不可省略和接错 ，特别注意的是火线和零线不得接反，零线和地线不可混淆，地线和零线不能省略)。开启稳压器开关，面板上输出电压表应指示220V，同时面 板上电源指示灯亮，表示稳压器已经正常工作，如需调整出电压，请调节机器电路板调压电位器，顺时针调节输出电压升高，逆时针调节输出 电压降低(调节时请关闭负载)。

● 注意事项

以下问题关系到常规设备注意事项、人身安全，设备安全，稳压器运行安全等问题，请详细阅读并保留以备将来参考，请用户在使用该设备时严格遵守。

■  常规事项

●  稳压电源应在室内使用，特殊定制除外。

●  稳压电源必须由专业人员操作和维护，由经过培训、具备电工资格的人员安装、操作和维护，防止无关人员操作本产品。

●  在实施安装和检修前，务必切断输入电源，否则会引起触电或产品损坏。

●  接线一定要接牢压紧,以防脱落打火和因接触电阻太大发热而造成漏电事故。

●  检查输出电压表是否指示所需稳压电源输出值（三相产品可通过输出是否平衡）；

●  输入输出连线一定要布置合理,防止踩踏磨破,造成漏电事故。

●  不要擅自拆卸和改装,以免引起故障、漏电或火灾。

●  确认输出电压、电流符合负载所需。

●  一切正常后再逐步加入负载、进行运行。

●  检测面板上的电流表、电压表是否在规定范围内，如各功能显示在正常值内，即可正常使用。

■  人身安全

●  稳压器运行内部有高压电，请勿随意拆开稳压器或拔拉稳压器输入、输出连线，以防触电。

●  稳压器输入、输出连线布置一定要合理，防止因踩踏连线引起绝缘层破损，造成漏电事故。

●  稳压器一定要接地线，接地电阻应小于0.1Ω，因不接地线运行而造成的触电或人体伤害，由用户自行负责。

●  稳压器地线绝对不能接到暖气管道，燃气管道，供水管道等公共设施上，以免侵犯第三方权利或造成伤害。

■  设备安装与运行

●  稳压器开箱后请妥善保管好包装箱，以备搬移和维修时用。

●  稳压器安装时要远离墙壁和易燃物，严禁堵塞稳压器的散热孔。

●  严防进水，严禁在潮湿环境下使用。

●  接线要接牢、压紧，以防脱落打火和因接触电阻太大发热而造成接点氧化。

●  注意：一定要接地线，否则可能会造成人身触电！！！

●  地线和零线不得接反或者接在一起，否则会造成机身带电或不能正常工作。

●  相线和零线不得接反，单相机型接反时将严重影响稳压器的滤波效果，同时有可能会使您后面的用电设备损坏：三相机型一旦接反将造成严重短路，引起稳压器严重损坏。

●  三相机型输入输出电路必须严格按照三相四线式接线，绝对不能省略零线，否则会损坏稳压器和用电设备。

●  三相稳压器在作单相应用时或三相应用时，每相输出最大功率为整机标称功率的三分之一，配接负载时一定不能超过此值否则会因超载造成稳压器电源自动保护或损坏。

●  当输入电路内阻较高或波形失真较大时，有可能造成稳压器工作异常，因此建议为功率大于10KVA的稳压器设专线。

■  避免在下列环境中使用

●  暴风雨或因闪电、打雷时，最好将电源线拔掉。

●  避免放置阳光直射，雨淋或潮湿之处。

●  请远离火源及高温，以防机器温度过高。

●  搬运、维修时，应先关机并将电源线拆卸。

特别注意：

当稳压器由发电机组供电时：

◆  发电机组额定功率一定要大于稳压器电源的额定功率，否则有可能造成发电机和稳压器工作异常；

◆  发电机输出频率必须在45~55Hz范围内，波形并为正弦波，否则会影响稳压器范围或造成稳压电源不能正常工作。

使用须知：

◆  稳压电源配接的负载容量必须留有一定的余度以延长稳压电源的使用寿命，不要长时间满载更不得超载使用。
